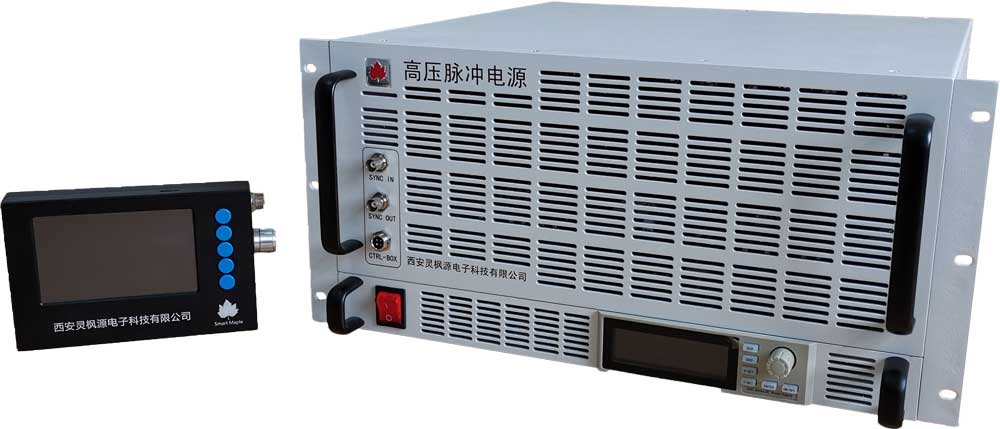

HVP-20 20KV单极性脉冲电源

HVP-20 P(N)20 KV纳秒级高压脉冲电源

HVP-20 P(N) 是最广泛的用于气体放电与低温等离子体的高性能纳秒高压脉冲电源。

HVP-20P(N)采用专有的marx电路，实现高压脉冲电源所有参数的便捷可调，包括峰值电压0 – 20 KV （-20 KV）连续可调，脉冲宽度从0 – 1ms可调，以及特有的上升/下降沿可调，极大的拓展了科研人员的研究范围；无论是等离子体放电、材料、分析仪器、生命科学还是物理基础研究都能寻觅到HVP-20的应用。

主要参数

输出电压: 0 to +20 KV（-20 KV）连续可调
极性：正极性（P）与负极性（N）可选
输出波形: 方波、三角波
脉冲顶宽： 0 – 1 ms 连续可调

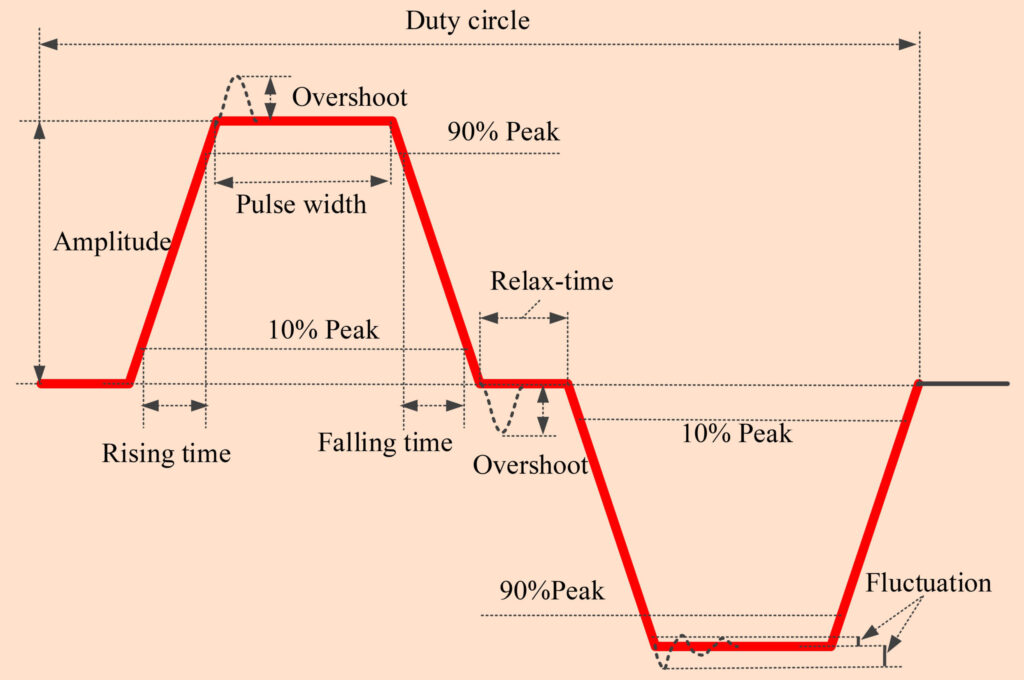

上升沿/下降沿（@50 pF）： 50 – 500 ns， 10 ns 步进连续可调
最高重频：(100 pF 负载):
a) 5 KHz, 20 KV
b) 9 KHz, 15 KV
c) 20 KHz, 10 KV
d) 100 KHz, 5 KV
过冲: < 5%
触发: 内部触发、以及外部触发(> 50 ns 脉宽, and < 100 KHz重频)
机械尺寸: 610 * 180 * 485 mm
重量: 约 18 kg
